連續式送絲插絲機主要有3DW-1200型鋼網焊接機組和CH-V-1200型成型焊接機組作為連續式送絲的主機，CH-V型成型機采用PLC觸摸屏控制,具有自動化程度高,生產的S類夾芯板的產量及質量都優于國內同類產品,尤其在漏焊率方面低于2%,少了補焊環節。該機組為立式焊接形式,與臥式焊接機組相比具有操作、維修方便,產品外觀平整等顯著特點。
在原有舒樂舍板生產線基礎上研發了3D板型鋼絲網架夾芯板成型機組，該成型機組采用立式成型保持了原有臥式產量高的優點，改變了原臥式漏焊率高的缺點，并已在IPS板外墻外保溫系統上使用，得到了業內人士的肯定。本公司生產的鋼絲網架輕質夾芯板設備分立式(L型)和臥式（W型）兩大類。
|

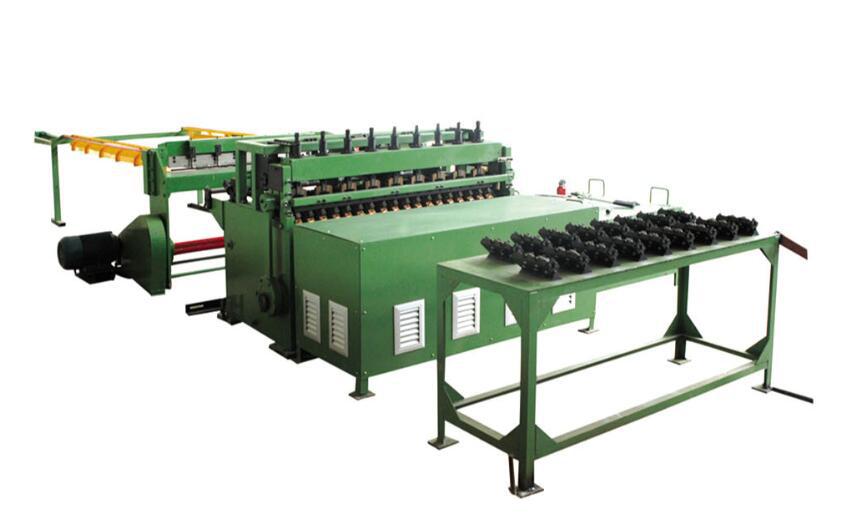

3DW-1200型鋼網焊接機組 |
|
|
焊網寬度 |
1200mm |
|
網孔規格 |
50x(50-100 |
|
可焊直徑 |
2.0-04.0 |
|
電動機功率 |
8.5kW |
|
生產速度 |
40-50步/min |
|
焊接強度每點拉脫力 |
≥330N |
|
供電要求 |
380V±10% |
|
設備外型尺寸 |
12000×4000×1300 |
|

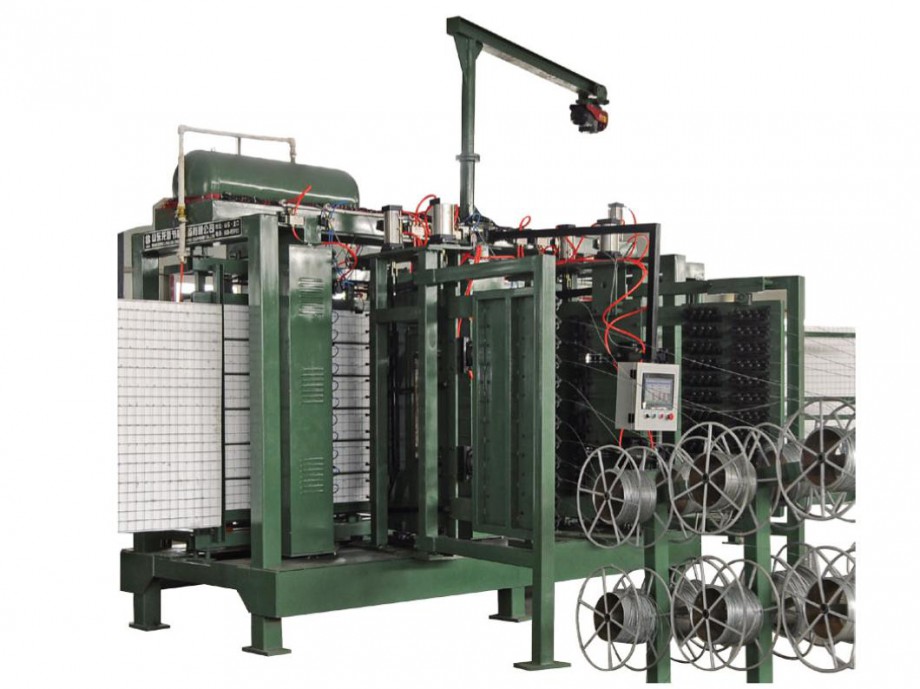

CH-V-1200型成型焊接機組 |
|
|
焊網寬度 |
1200-1220mm |
|
焊板厚度 |
40-120mm |
|
可焊鋼絲直徑 |
Ф3-Ф4mm |
|
裝機容量 |
12x10KVA |
|
生產率 |
600-1100㎡/8h |
|
漏焊率 |
<2% |
|
操作人員 |
3-4人 |
|
設備機組尺寸 |
8500×6800×2900 |
|
配用氣源工作壓力 |
0.7Mpa |
|
流量 |
3.6m3/分 |
|
輸入電壓 |
380V士10% |
除此之外還有
連續式送絲生產線加工的板的厚度是40-150mm。
